Водоснабжение

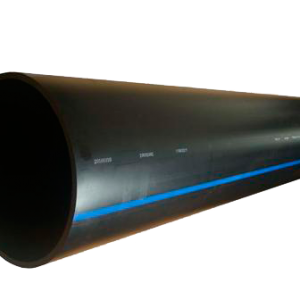

Трубы ПНД водопроводные напорные (ПЭ100)
Трубы ПНД или напорные водопроводные трубы нового поколения производят из полиэтилена низкого давления серий ПЭ-80 и ПЭ-100. Этот вид полиэтилена отвечает международным и межгосударственным стандартам (ГОСТ 18599- 2001) и разрешается к использованию МИНЗДРАВом России, что делает их пригодными для транспортирования питьевой воды, безопасной для здоровья человека. Водопроводные трубы ПНД из полиэтилена марки ПЭ 100 выпускают для обустройства напорных водопроводных сетей, предназначенных для хозяйственно-питьевых целей, артезианских скважин, системы мелиорации. Кроме этого, трубы такого типа используют для устройства напорной (редко для безнапорной, самотёчной) канализации. При широком развитии малоэтажного строительства трубы водопроводные напорные из ПЭ100 можно использовать для устройства автономного водоснабжения или системы канализации.По трубам из полиэтилена типа ПЭ100 транспортируют не только воду, но и некоторые виды химических веществ, к воздействию которых у этого материала выявлена высокая стойкость.
Преимуществами, которыми характеризуются трубы водопроводные напорные из ПЭ100, являются:
- высокая стойкость к коррозии, благодаря чему отсутствует необходимость в специальном обслуживании и ремонтах;
- отличные санитарно-гигиенические показатели (в несколько раз превышающие такие же, для стальных труб);
- гладкость стенок ПНД-труб способствует увеличению пропускной способности;небольшой вес, что ускоряет и упрощает монтаж;
- простота в обработке (легко режутся), что даёт возможность получить экономию, так как на месте укладки их легко «подогнать» по требуемому размеру;
- качество полиэтилена и гладкость стен обеспечивают отсутствие накипи, препятствуют «зарастанию» и оседанию на поверхности стенок химических веществ;
- высокая стойкость к воздействию химически агрессивных сред;
- стойкость к блуждающим токам (не проводят ток), а значит к разрушению при их возможном возникновении;
- морозоустойчивость и стойкость к перепадам температур;
- долговечность (срок эксплуатации до 50 лет).
Монтаж полиэтиленовых труб ПЭ100 выполняют:
- контактно-стыковой сваркой (встык), что является самым недорогим методом;
- при помощи компрессионных фитингов (для труб диаметром до 110 мм) или фитингов с закладными электронагревательными элементами (местными нагревателями) - для сложных местных условий;
- с использованием стальных прижимных фланцев (специальное разъёмное соединение).
Обустраивают трубопроводы из полиэтиленовых водопроводных труб ПЭ100 двумя способами - открытая укладка труб в траншею или бестраншейная прокладка (или метод ГНБ).
Таблица 1 — Расчетная масса 1 м труб из полиэтилена ПЭ 63, ПЭ 80, ПЭ 100
| Наружный диаметр ПНД трубы, мм | Расчетная масса 1 м ПНД трубы , кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 | |
| S 20 | S 16 | 12.5 | S 10 | S 8,3 | S 8 | S 6,3 | S 5 | S 4 | S 3,2 | S 2,5 | |
| 10 | - | - | - | - | - | - | - | - | - | - | 0.051 |
| 12 | - | - | - | - | - | - | - | - | - | - | 0.064 |
| 16 | - | - | - | - | - | - | - | - | 0.09 | 0.102 | 0.115 |
| 20 | - | - | - | - | - | - | - | 0.116 | 0.132 | 0.162 | 0.18 |
| 25 | - | - | - | - | - | - | 0.148 | 0.169 | 0.198 | 0.24 | 0.277 |
| 32 | - | - | - | - | - | 0.193 | 0.229 | 0.277 | 0.325 | 0.385 | 0.453 |
| 40 | - | - | - | 0.244 | 0.281 | 0.292 | 0.353 | 0.427 | 0.507 | 0.6 | 0.701 |
| 50 | - | - | 0.308 | 0.369 | 0.436 | 0.449 | 0.545 | 0.663 | 0.786 | 0.935 | 1.47 |
| 63 | - | 0.392 | 0.488 | 0.573 | 0.682 | 0.715 | 0.869 | 1.05 | 1.25 | 1.47 | 1.73 |
| 75 | 0.469 | 0.543 | 0.668 | 0.821 | 0.97 | 1.01 | 1.23 | 1.46 | 1.76 | 2.09 | 2.45 |
| 90 | 0.63 | 0.782 | 0.969 | 1.18 | 1.4 | 1.45 | 1.76 | 2.12 | 2.54 | 3 | 3.52 |
| 110 | 0.93 | 1.16 | 1.42 | 1.77 | 2.07 | 2.16 | 2.61 | 3.14 | 3.78 | 4.49 | 5.25 |
| 125 | 1.22 | 1.5 | 1.83 | 2.26 | 2.66 | 2.75 | 3.37 | 4.08 | 4.87 | 5.78 | 6.77 |
| 140 | 1.53 | 1.87 | 2.31 | 2.83 | 3.35 | 3.46 | 4.22 | 5.08 | 6.12 | 7.27 | 8.49 |
| 160 | 1.98 | 2.41 | 3.03 | 3.71 | 4.35 | 4.51 | 5.5 | 6.67 | 7.97 | 9.46 | 11.1 |
| 180 | 2.47 | 3.05 | 3.78 | 4.66 | 5.47 | 5.71 | 6.98 | 8.43 | 10.1 | 12 | 14 |
| 200 | 3.03 | 3.82 | 4.68 | 5.77 | 6.78 | 7.04 | 8.56 | 10.4 | 12.5 | 14.8 | 17.3 |
| 225 | 3.84 | 4.76 | 5.88 | 7.29 | 8.55 | 8.94 | 10.9 | 13.2 | 15.8 | 18.7 | 21.9 |
| 250 | 4.81 | 5.9 | 7.29 | 8.92 | 10.6 | 11 | 13.4 | 16.2 | 19.4 | 23.1 | 27 |
| 280 | 5.96 | 7.38 | 9.09 | 11.3 | 13.2 | 13.8 | 16.8 | 20.3 | 24.4 | 28.9 | 33.9 |
| 315 | 7.49 | 9.35 | 11.6 | 14.2 | 16.7 | 17.4 | 21.3 | 25.7 | 30.8 | 36.6 | 42.8 |
| 355 | 9.53 | 11.8 | 14.6 | 18 | 21.2 | 22.2 | 27 | 32.6 | 39.2 | 46.4 | 54.4 |
| 400 | 12.1 | 15.1 | 18.6 | 22.9 | 26.9 | 28 | 34.2 | 41.4 | 49.7 | 59 | 69 |
| 450 | 15.2 | 19 | 23.5 | 29 | 34 | 35.5 | 43.3 | 52.4 | 62.9 | 74.6 | - |
| 500 | 19 | 23.4 | 29 | 35.8 | 42 | 43.9 | 53.5 | 64.7 | 77.5 | 92.1 | - |
| 560 | 23.6 | 29.4 | 36.3 | 44.8 | 52.6 | 55 | 67.1 | 81 | 97.3 | - | - |
| 630 | 29.9 | 37.1 | 46 | 56.5 | 66.6 | 69.6 | 84.8 | 103 | 123 | - | - |
| 710 | 38.1 | 47.3 | 58.5 | 72.1 | 84.7 | 88.4 | 108 | 131 | - | - | - |
| 800 | 48.3 | 59.9 | 74.1 | 91.4 | 108 | 112 | 137 | - | - | - | - |
| 900 | 60.9 | 75.9 | 93.8 | 116 | 136 | 142 | 173 | - | - | - | - |
| 1000 | 75.4 | 93.5 | 116 | 143 | 168 | 175 | 214 | - | - | - | - |
| 1200 | 108 | 134 | 167 | 206 | 242 | 252 | - | - | - | - | - |
| 1400 | 148 | 183 | 227 | 280 | - | - | - | - | - | - | - |
| 1600 | 193 | 239 | 296 | - | - | - | - | - | - | - | - |
